一、產品特性（SMR電力儀器現貨市場“絕緣兆歐表"數據穩定可靠）
1、儀表的絕緣測試對于SMR-I在500V可測20GΩ, 在1000V可測40GΩ, 在2500V可測100GΩ；對于在2500V可測100GΩ, 在5000V可測200GΩ；
2、額定的輸出電壓保持在對SMR-I型負載電阻可低至4MΩ/8MΩ/20MΩ；對SMR型為20MΩ/40MΩ，這使得儀表能夠精準測量較低的絕緣阻抗。
3、自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
4、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5、儀表采用超薄型張絲表頭，抗震能力強。
6、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（C型）。
7、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
二、技術指標（SMR電力儀器現貨市場“絕緣兆歐表"數據穩定可靠）
儀表的技術指標見表1。
型 號 | SMR-II | |||||
SMR-I | ||||||
SMR-III | ||||||
輸出電壓 | 500V DC | 1000V DC | 2500V DC | 5000V DC | 10000V DC | |
精 度 | 溫 度 | 23℃±5℃ | ||||
絕緣電阻 | 1MΩ～20GΩ ±5％ | 2MΩ～40GΩ ±5％ | 5MΩ～100GΩ ±5％ | 10MΩ～200GΩ ±5％ | 20MΩ～400GΩ ±5％ | |
輸出電壓 | 4MΩ～20GΩ 0～+10％ | 8MΩ～40GΩ 0～+10％ | 20MΩ～100GΩ 0～+10％ | 40MΩ～200GΩ 0～+10％ | 80MΩ～400GΩ 0～+10％ | |
高壓短路電流 | ≥1mA | |||||
工作電源 | 8節AA型電池（8節AA型充電電池，外置充電器） | |||||
工作溫度及濕度 | -10℃～40℃，相對濕度85％ | |||||
保存溫度及濕度 | -20℃～60℃，相對濕度90％ | |||||
絕緣性能 | 電路與外殼間電壓為1000V DC時，2000MΩ | |||||
耐壓性能 | 電路與外殼間電壓為2500V AC時，承受1分鐘 | |||||
尺 寸 | 230mm×190mm×90mm (L×W×H) | |||||
重 量 | 2KG | |||||
附 件 | 測試線一套，說明書，合格證，充電適配器（C型） | |||||
表1：SMR系列技術指標
三、儀表結構（SMR電力儀器現貨市場“絕緣兆歐表"數據穩定可靠）

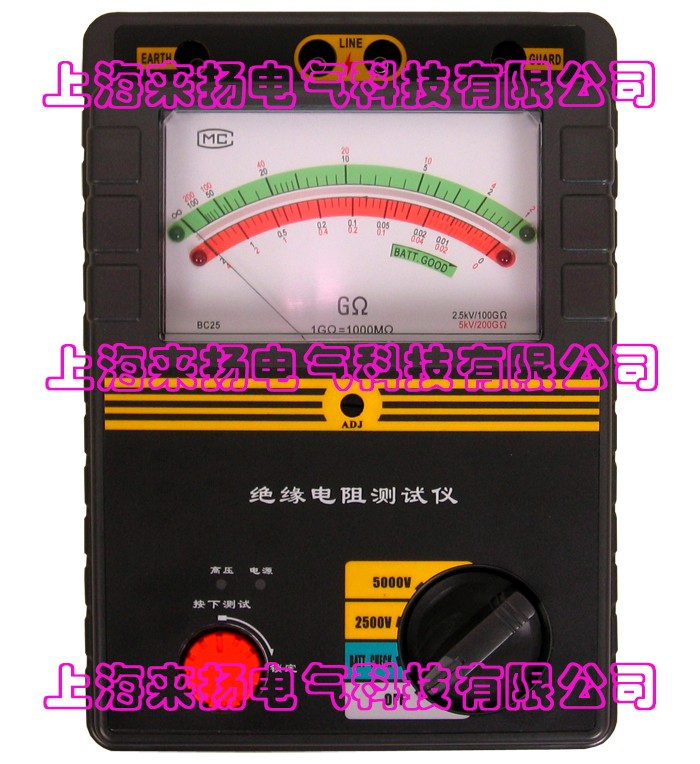

儀表結構圖（圖1）
2、結構說明（表2）
表2：結構圖說明 | ||
序號 | 名 稱 | 功 能 |
(1) | 地端（EARTH） | 接于被試設備的外殼或地上。 |
(2) | 線路端（LINE） | 高壓輸出端口，接于被試設備的高壓導體上。 |
(3) | 屏蔽端（GUARD） | 接于被試設備的高壓護環，以消除表面泄漏電流的影響。 |
(4) | 雙排刻度線 | 上檔為綠色：500V/0.2GΩ～20GΩ， 1000V/0.4GΩ～40GΩ， 2500V/1 GΩ～100 GΩ， 5000V/2GΩ～200 GΩ。 下檔為紅色： 500V/0～400MΩ， 1000V/0～800 MΩ， 2500V/0～2000 MΩ， 5000V/0～4000 MΩ。 |
(5) | 綠色發光二極管 | 發光時讀綠檔（上檔）刻度。 |
(6) | 紅色發光二極管 | 發光時讀紅檔（下檔）刻度。 |
(7) | 機械調零 | 調整機械指針位置，使其對準∞刻度線。 |
(8) | 波段開關 | 可實現輸出電壓選擇，電池檢測，電源開關等功能 |
（9） | 充電插孔 | 對于C型表，輸入為直流15V |
(10) | 測試鍵 | 按下開始測試，按下后如順時針旋轉可鎖定此鍵 |
（11） | 狀態顯示燈 | 可顯示高壓輸出，電源工作狀態，充電狀態等信息 |
第三章 使用方法（SMR電力儀器現貨市場“絕緣兆歐表"數據穩定可靠）
一、準備工作
注意：當頭一次使用儀表時，需充電6小時（C型）。否則儀表不能正常工作。充電方法祥見“電池充電"的相關內容。
1、 試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。
效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲⑦。
注意：在調整機械調零螺絲時，左右調整量為半圈。過度調整容易引起表頭損壞。
3、 用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。
4、將高壓測試線一端（紅色）插入②LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入③GUARD端，另一端接于被試設備的高壓護環上，以消除表面泄漏電流的影響（詳見“屏蔽端（GUARD）的使用方法"相關內容。將另外一根黑色測試線插入地端 （EARTH）①端，另一頭接于被試設備的外殼或地上。
注意：在接線時，特別注意LINE（紅色）與GUARD（綠色）的接法，不要將其短路。
二、開始測試
1、轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。
對于SMR型表轉動到BATT.CHECK檔，按下測試鍵⑩，儀表開始檢測電池容量。
對于SMR只要轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區,則電池是好的,否則需充電（C型）或更換電池。
3、轉動波段開關，選擇需要的測試電壓（500V/1000V/2500V/5000V）。
4、按下或鎖定測試鍵⑩開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表LINE②端有高壓輸出。
警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。
5、 當綠色LED亮,在外圈讀絕緣電阻值(高范圍);紅色LED亮,則讀內圈刻度。測試完后,松開測試鍵⑩，儀表停止測試，等待幾秒鐘,不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。
警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電（儀表也有內置自動放電功能，不過時間較長）
需連續進行第二次測量時，可按3-5步驟執行。
注意：如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。
三、屏蔽端（GUARD）的使用方法
在電力電纜等的絕緣測量或外界電磁場干擾時，為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度，在實際測量過程中，采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。
對于兩節及以上的被試品，例如避雷器、耦合電容可采用圖5所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上，這樣，由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉，而不經過測試主回路，從而避免了干擾電流的影響。對上節避雷器，可將其上法蘭接儀表地端（EARTH）后再接地，使干擾電流直接入地。但后者不能將干擾全部消除掉。
其它方面的應用可參考此接法。
